De uitstekende Structurele Legering van Stabiliteitsudimet 520 Bars en Smeedstukken voor Ruimte

Legering 520 (Udimet-legering 520) bars, smeedstukken voor vliegtuigen en land - het gebaseerde blad van de gasturbine enz.

1 PRODUCT

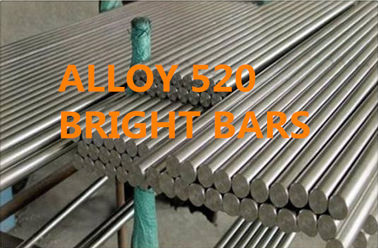

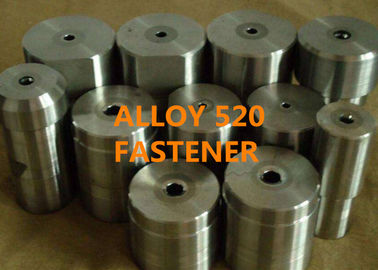

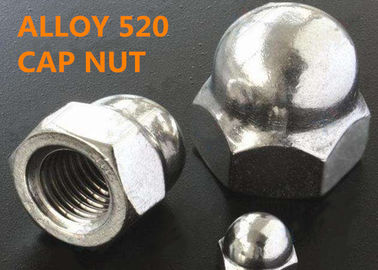

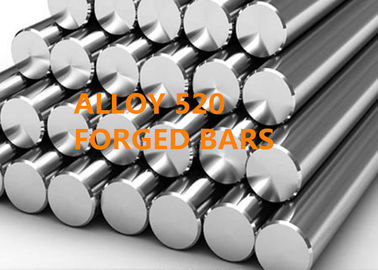

Legering 520 (Udimet-legering 520) bars, smeedstukken, bladen en bouten enz.

2 TOEPASSING

Legering 520 voor gebruik in de temperatuurwaaier de van 1400-1700°F (760-927°C) wordt ontwikkeld, de legering heeft uitstekende structurele stabiliteit en ongebruikelijk goede fabricability die. De primaire toepassing voor legering 520 is blading voor vliegtuigen en land-based gasturbines. En bladen en bouten voor industrieel en marien gebruik.

3 OVERZICHT

Legering 520 is de basissuperalloy van het precipitatie hardenable nikkel met een uitzonderlijke combinatie mechanische eigenschappen op hoge temperatuur, corrosieweerstand en forgeabilitykenmerken.

4 CHEMISCHE SAMENSTELLING (% gew.):

5 FYSIEKE CONSTANTEN

Dichtheid: 8.21 g/cm ³ (0,297 lb/in ³)

Smeltende waaier: 1260-1405°C (2300-2560°F)

6 MECHANISCH BEZIT

de sterkte van de 1000 urenbreuk van precipitatie verharde Legering 520

Fig. 1 Typische mechanische eigenschappen van precipitatie-verharde Legering 520.

7 THERMISCHE BEHANDELING

De conventionele thermische behandeling voor vervaardigde Legering 520 impliceert een behandeling die in drie stappen uit 1121 °C/4 h/AC, 843 °C/24 h/AC, en 760 °C/16 h/AC bestaan (waar elke stap door de temperatuur, de tijd bij deze tempera ture, en de aard van het verdere koelen wordt gegeven, met AC die op luchtkoeling wijzen).

In sommige toepassingen, is een vierde stap van de spanningshulp van 8 die uren bij 816 °C door luchtkoeling worden gevolgd ook aangewend.

8 METALLOGRAFIE
Na de conventionele thermische behandelingen, legeer microstructuur 520 is samengesteld uit een (μ) rijke matrijs Ni-Cr-Co, die door fijne (ongeveer 0,1 grootte μm) Ni₃ (Al, Ti) gamma eerste (μ) precipitaten vaste vorm wordt gegeven. De korrelgrenzen worden verfraaid door M₂₃ C₆ auto afwachten. Stringerlike kunnen de primaire MC carbide ook binnen de korrels aanwezig zijn.

9 DE KORRELgroei EN CARBIDEprecipitatie

(1) het gedrag van het korrelruw maken van Legering 520 wordt gecontroleerd door de ontbinding van primair MC carbide en M (C, N) carbonitrides. Er zijn twee verschillende GCTs (de temperaturen van het korrelruw maken) in deze legering die aan een MC solvustemperatuur lichtjes solvustemperatuur onder van 1190°C en van A.M. (C, N) beantwoorden lichtjes onder 1250°C.

(2) die de korrelgrens evenals het intragranular het carbideprecipitaat van M₂₃ C₆ in deze legering over een temperatuurwaaier van 600°C aan de Verschillende stadia van 1050°C. van de precipitatiekinetica_van M₂₃ C₆ wordt gevormd leidden tot de verschillende precipitaatmorfologie. De aanwezigheid van de afzonderlijke carbide van de korrelgrens werd waargenomen bij het verouderen temperaturen onder 850°C, terwijl een ononderbroken netwerk van de carbide van de korrelgrens uit hogere het verouderen temperaturen voortvloeide. Intragranular precipitaten_van M worden₂₃ C₆ sterk beïnvloed door de ontbinding van primaire MC carbide in deze legering.

(3) een hoge temperatuur van de oplossingsbehandeling veroorzaakt intragranular het carbideprecipitatie van M₂₃ C₆ op verouderen wegens verhoogde opgeloste koolstof en wegens een verminderd gebied van de korrelgrens.

(4) de secundaire MC carbideprecipitatie kwam in de waaier van 1100°C voor aan 1177°C na het solutionizing bij een temperatuur gelijk aan of groter dan 1190°C. De MC temperatuur van carbidesolvus van Legering 520 is dicht aan 1190°C en M (C, N) carbonitrides lost boven ongeveer 1250°C. op. Geen secundaire die MC carbide werden in specimensoplossing waargenomen onder 1190°C. wordt behandeld. Daarom schijnt de primaire MC carbideontbinding een preconditie voor de precipitatie van secundaire MC carbide in de legering te zijn.

10 CONCURRENTIEVOORDEEL

(1) meer dan 50 jaar ervarings van onderzoek en ontwikkelt zich in legering op hoge temperatuur, de legering van de corrosieweerstand, precisielegering, vuurvaste legering, zeldzaam metaal en edel metaalmateriaal en producten.
(2) 6 zeer belangrijk laboratoria van de staat en kaliberbepalingscentrum.
(3) octrooitechnologieën.

(4) hoge prestaties.
