Productdetails:
|
Materiaal: | UNS N06002, een austenitic stevige oplossing versterkte nikkel gebaseerde legering | ||
---|---|---|---|
Hoog licht: | hittebestendige legeringen,hoge eind speciale legeringen,de motorenlegering x van de gasturbine |
Corrosiebestendige Legering X (N06002) bar, smeedstuk, sectie, plaat, draad, pijp voor de motor van de gasturbine enz.
1 PRODUCT
Corrosiebestendige Legering X voor de motoren van de gasturbine voor de componenten van de verbrandingsstreek zoals overgangsbuizen, combustor blikken, nevelbars en vlamhouders evenals in nabranders, zuigbuizen en cabineverwarmers. enz.

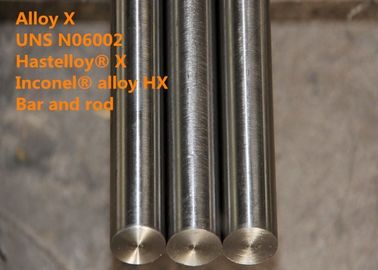

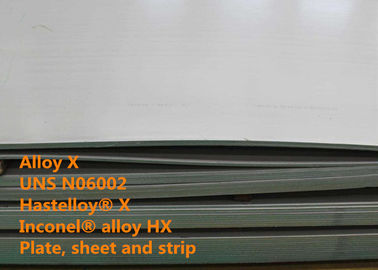

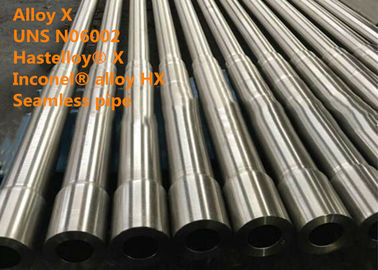

Het product vormt beschikbaar als afgietsels, staaf, bar, smeedstukken, het smeden blok, uitgedreven sectie, plaat, blad, strook, draad, pijp en buis enz.
2 GELIJKWAARDIGE BENOEMING
GH3536, UNS N06002, AMS 5754, 5798, W.Nr.2.4613, 2,4665, NC22FeD (Frankrijk), NiCr22Fe18Mo (DIN), Nimonic PE13 (het UK), Inconel® legering HX, Hastelloy® X
3 TOEPASSING
Legering X heeft een breed gebruik in de motoren van de gasturbine voor de componenten van de verbrandingsstreek zoals overgangsbuizen, combustor blikken, nevelbars en vlamhouders evenals in nabranders, zuigbuizen en cabineverwarmers. Het wordt geadviseerd voor gebruik in industriële oventoepassingen omdat het ongebruikelijke bestand heeft tegen het oxyderen, het verminderen en neutrale atmosferen. De ovenbroodjes van deze legering waren nog in goede staat na het werken 8700 uren bij 2150°F (1177°C). Legering X wordt ook gebruikt in de chemische procesindustrie voor retorten, dempt, de netten van de katalysatorsteun, ovenschotten, buizenstelsel voor pyrolyseverrichtingen en plotselinge drogercomponenten.
4 OVERZICHT
Legering X is het austenitic stevige oplossing versterkte nikkel gebaseerde legering bestaan uit van 22%-chromium voor uitstekende weerstand tegen oxydatie bij de opgeheven temperaturen.
Legering X biedt opmerkelijke sterkte bij hoge temperaturen aan. Het heeft de grote op hoge temperatuur en kenmerken van de spanningsbreuk boven 790℃ of 1450℉. Het is geschikt voor gebruik in toepassingen bij temperatuurgrenzen over 1200℃ of 2200℉. Legering X heeft hoge omvang van chromium, nikkel en molybdeen die de uitstekende eigenschappen van de corrosieweerstand gelijkend meer in het algemeen op hoge nikkellegeringen in corrosietoepassingen aanbiedt.
Legering X is fundamenteel gekend voor het verstrekken van hoge hitte en oxydatieweerstand evenals uitstekende weerstand tegen de corrosie van de chloridespanning het barsten en opmerkelijke weerstand tegen het verminderen en het carbureren voorwaarden. Het is opgemerkt uiterst bestand om te zijn tegen spanningscorrosie het barsten in de petrochemische toepassingen.
5 CHEMISCHE SAMENSTELLING (% gew.):
Lijst 1
Fe | Ni | Co | Cr | Mo | Ti | Nb | B |
17.0-20.0 | Saldo | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
Cu | C | Al | Mn | Si | P | S | W |
≤0.50 | 0.05-0.15* | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
* Het notaafgietsel zou 0,20 kunnen zijn.
6 METALLURGISCHE STRUCTUUR
Legering X is fundamenteel een enige faselegering die gezicht gecentreerde kubieke structuur bezit en ontvangt fundamenteel zijn sterkte door stevige oplossing die van het het het elementenchromium, molybdeen en wolfram versterkt. De aanwezigheid van grote chromiumconcentratie, het biedt opmerkelijke weerstand tegen oxydatie bij temperaturen boven 982°C of 1800°F. aan.
Stevige oplossing versterkte Legering X wordt aangeboden in de oplossingshitte verwerkte vorm. In deze vorm, bestaan de microstructuren normaal uit van primaire carbide die in een enige fasematrijs worden verdeeld met noodzakelijk schone korrelgrenzen.
7 FYSISCHE EIGENSCHAPPEN
Dichtheid: 0,297 lb/in3 (8,22 g/cm3)
Smeltende waaier: 2300-2470°F (1260-1355°C)
8 OXYDATIEweerstand
Vergelijkende Statische Oxydatiegegevens in Stromende Lucht voor 1008 Hours*
Legering | 1800°F (980°C) | 2000°F (1095°C) | ||||||
Metaalverlies/Kant | Metaalverlies CIP ** /Side | Metaalverlies/Kant | Metaalverlies CIP ** /Side | |||||
mils | mm | mils | mm | mils | mm | mils | mm | |
Legering X | 0,29 | 0,007 | 0,74 | 0,019 | 1.5 | 0,038 | 2.7 | 0,069 |
Legering 600 | 0,32 | 0,008 | 0,9 | 0,023 | 1.1 | 0,028 | 1.6 | 0,041 |
Legering 601 | 0,53 | 0,013 | 1.3 | 0,033 | 1.2 | 0,031 | 2.6 | 0,06 |
Legering 625 | 0,32 | 0,008 | 0,72 | 0,018 | 3.3 | 0,083 | 4.8 | 0,12 |
Legering 800H | 0,024 | 0,024 | 1.8 | 0,046 | 5.4 | 0,137 | 7.4 | 0,19 |
*Cycled één keer in de week aan kamertemperatuur
De Interne Penetratie van ** CIP=Continuous
9 CORROSIEweerstand
Vergelijkende gemiddelde hete corrosie resistance*
Testtemperatuur | Testperiode | Totaal Beïnvloed Metaal/Kant | ||||||
Legering X | S | 188 | ||||||
°F | °C | h | mils | mm | mils | mm | mils | mm |
1650 | 900 | 200 | 3 | 0,08 | 2.7 | 0,07 | 2.1 | 0,05 |
1650 | 900 | 1000 | 6.8 | 0,17 | 7.5 | 0,19 | 3.7 | 0,09 |
*All tests die door blootstelling aan de verbrandingsgassen van de stookolie van Nr 2 (0,4 percenten zwavel) worden uitgevoerd en 5 p.p.m. overzees zout. De gassnelheid over steekproeven was 13 voet/seconde. (4m/s). De thermische schokfrequentie was één/uur.
10 MECHANISCHE EIGENSCHAPPEN
Hardheid
Kamertemperatuurhardheid van materiële oplossing die bij 2150°F (1177℃) wordt onthard
Vorm | Hardheid, HRB | Typische ASTM-Korrelgrootte |
Blad | 86 | 3 - 5 |
Plaat | 87 | 3.5 - 6 |
Bar | 88 | 2 - 5 |
Trekgegevens van plaat
Testtemperatuur | Opbrengststerkte 0,2% | Uiteindelijke Treksterkte | Verlenging | |||
°F | °C | ksi | MPa | ksi | MPa | % |
70 | 21 | 49.3 | 340 | 110.2 | 760 | 48.9 |
1000 | 538 | 32.5 | 224 | 87.6 | 604 | 60.2 |
1200 | 649 | 30.7 | 212 | 80.9 | 558 | 63.5 |
1400 | 760 | 31.6 | 218 | 61 | 421 | 74.5 |
1600 | 871 | 27.4 | 189 | 37 | 255 | 98.1 |
1800 | 982 | 13.6 | 94 | 20 | 138 | 98.1 |
2000 | 1093 | 6.5 | 45 | 10.4 | 72 | 95.3 |
Schokweerstand
Oude plaat
Het verouderen temperatuur | Het verouderen tijd | Gemiddelde charpy V-vormige inkepingsschokweerstand | ||
°F | °C | h | voet. - pond. | J |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 11 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
11 THERMISCHE BEHANDELING
De vervaardigde vormen van Legering X worden geleverd in de oplossings thermisch behandelde voorwaarde tenzij anders gespecificeerd. Gekoeld het is typisch oplossing thermisch behandeld bij 2150°F (1177°C) en snel. De heldere ontharde producten worden gekoeld in waterstof. Het ontharden bij temperaturen lager dan oplossing het thermisch behandelen kan precipitatie van secundaire fasen veroorzaken, die de de sterkte en rekbaarheid van de legering kunnen beïnvloeden.
De hitteverwerking die bij temperaturen lager wordt gedaan wordt dan de temperatuur van de oplossingsverwerking geroepen als molen het ontharden. Het zou in mening moeten worden gehouden die uitvoerend verwerking van de molen de onthardende hitte vaak de precipitatie van de secundaire carbide op de korrelranden van het materiaal zal verstrekken en het zal niet het materiaal aan de zoals-ontvangen voorwaarden terugkrijgen.
12 VAKMANSCHAP
Het hete werken
Legering X kan heet zijn die in verscheidene vormen wordt verwerkt, hoewel zij voor de omvang en het tarief van hete vermindering vatbaarder kunnen zijn dan voor austenitic roestvrije stalen is. Bovendien, de hete grenzen van de verwerkingstemperatuur voor deze legeringen kunnen smal zijn. De hete temperatuurgrenzen voor Legering X – oventemperatuur: 2150°F of 1175°C en laagste temperatuur: 1750°F of 955°C.
Het koude werken
Legering X wordt gemakkelijk gevormd in de verschillende vormen door koude verwerking. Aangezien het sterker is en het werk sneller dan austenitic roestvrije rangen verhardt, is de grotere kracht vaak nodig om de identieke omvang van koude vervorming te bereiken. De grotere opbrengststerkte kan grotere de lenterug ook aanbieden terwijl koud smeedstuk dan waargenomen voor roestvrije stalen. Voorts kunnen de snelle het werk verhardende eigenschappen van deze legering het snellere gematigde ontharden in de vormende stappen vergen om een gebeëindigde component te produceren.
13 STANDAARDspecificatie
Het is vermeld in NACE MR0175.
Chemische samenstelling
DIN 17744
Smeedstuk
ASTM B564/AMS 5754
DIN 17754
ISO 9725
Staaf, bar, staaf
ASTM B472/ASTM B572
AMS 5754
DIN 17752
ISO 9723
Draad
AMS 5798
DIN 17753
ISO 9724
Plaat, Blad, Strook
ASTM B435
AMS 5536
DIN 17750
ISO 6208
Tubulair
ASTM B619/ASTM B622/ASTM B626/ASTM B751/ASTM B775/ASTM B829
AMS 5587/AMS 5588
DIN 17751
ISO 6207

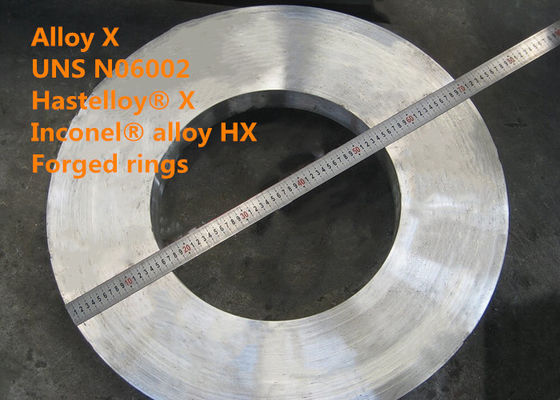

Schijf, Ring
AECMA PrEN2184
Afgietsel
AMS 5390E
Montage
ASTM B366/ASME SB366
14 CONCURRENTIEVOORDEEL
(1) meer dan 50 jaar ervarings van onderzoek en ontwikkelt zich in legering op hoge temperatuur, de legering van de corrosieweerstand, precisielegering, vuurvaste legering, zeldzaam metaal en edel metaalmateriaal en producten.
(2) 6 verklaren zeer belangrijk laboratoria en kaliberbepalingscentrum.
(3) gepatenteerde technologieën.
(4) het proces van de ultra-zuiverheidsuitsmelting: VIM + IG-ESR + VAR
(5) uitstekende hoge prestaties.
15 BEDRIJFStermijn
Minimumordehoeveelheid | Overeen te komen |
Prijs | Overeen te komen |
Verpakkingsdetails | Het water verhindert, zeewaardig vervoer, niet-berokings houten doos of pallet |
Teken | Vanaf orde |
levertijd | 60-90 dagen |
Betalingstermijnen | T/T, L/C bij gezicht, D/P |
Leveringscapaciteit | 100 metrische tonnen/Maand |
