316ln-IG de Speciale Legeringen van Roestvrij staalsmeedstukken voor Schone Energie en Oceaneering

316ln-IG roestvrij staalsmeedstukken en dalingssmeedstukken voor het ITER Algemene Systeem

PRODUCT

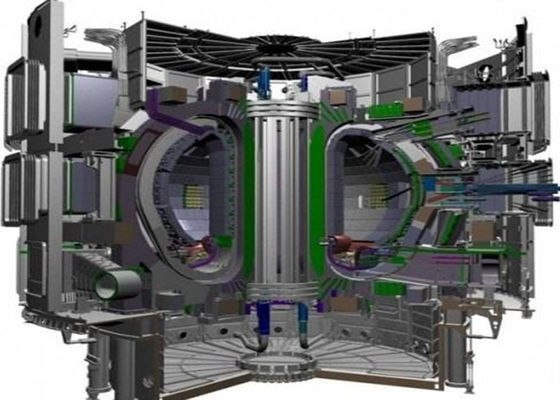

316ln-IG roestvrij staalsmeedstukken en dalingssmeedstukken voor het Algemene Systeem van Internationale Thermonuclaire Experimentele Reactor (ITER)

GELIJKWAARDIGE BENOEMING

UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1,4432, x2CrNiMo17-12-2

STANDAARDspecificatie

ITER_D_G2VF8B V1.1

ENGELSE 10222-1 Staalsmeedstukken voor drukdoeleinden, Deel 1: Algemene eisen ten aanzien van open matrijzensmeedstukken

ENGELSE ISO 6892-1 Metaalmaterialen, het Trek testen, Deel 1: Methode van test bij kamertemperatuur

ENGELSE ISO 6892-2 Metaalmaterialen, het Trek testen, Deel 2: Methode van test bij opgeheven temperatuur

Het ENGELSE 10228-4 Niet destructieve testen van staalsmeedstukken, Deel 4: Het ultrasone testen van austenitic

en austenitic-ferritic roestvrij staalsmeedstukken

Het ENGELSE 10228-2 Niet destructieve testen van staalsmeedstukken, Deel 2: Het doordringende testen

ENGELSE 10204 Metaalproducten: Type van inspectiedocumenten

ENGELSE ISO 643 Staal micrografische bepaling van de duidelijke korrelgrootte

ASTM euro 45 Standaardtestmethodes om de opnemingsinhoud van staal te bepalen

Testmethodes Van ASTM A342 Standaard voor Doordringbaarheid van de Magnetische Materialen van Feebly

CHEMISCHE SAMENSTELLING (% gew.)

FERRIET TEVREDEN EN MAGNETISCHE DOORDRINGBAARHEID

De ferrietinhoud evalueerde het gebruiken van het Schaeffler-diagram, gewijzigd door Pryce en Andrews (Figuur RMC 1341,2, Sectie 3, rcc-M. 2007) minder dan 0.5% zal zijn.

De relatieve magnetische doordringbaarheid van de gebeëindigde smeedstukken zal bij kamertemperatuur worden gemeten na oplossing het ontharden. De gemeten waarde zal lager dan of gelijke aan 1,03 voor gebieden van meer dan 80000A/m (1000Oe) vanaf Testmethode 2 of gemeten met een lage μ doordringbaarheidsindicator vanaf methode 3 van ASTM A342 zijn.

Één specimen per partij zal uit een positie dicht bij mechanische testspecimens worden genomen.

De metingen met andere fysieke methodes (b.v. permascope, magnetoscope, enz.) worden gemaakt kunnen worden goedgekeurd op voorwaarde dat de inlichtingen over het het voorgestelde type en handelsmerk apparaten en de informatie over de kaliberbepaling die worden verstrekt. Voor deze methodes zal 1 test per smeedstuk worden vereist.

STRUCTUUR

Een micrografisch onderzoek, met foto's, zal uitgevoerde parallel aan de belangrijkste richting van uitbreiding zijn. De structuur moet homogeen zijn.

(1) korrelgrootte

Het aantal van de korrelgrootte overeenkomstig ENGELSE ISO 643 wordt bepaald zal of groter dan 3 die gelijk zijn. De bepaling wordt op teststeekproeven uitgevoerd uit de directe nabijheid van de mechanische testspecimens dat worden genomen.

(2) niet-metalen opneming

Het bedrag en de definitie zullen aan de vereisten van het ITER Vacuümhandboek voldoen; de definities zullen standaardastm e45-10 ontmoeten: Microinclusions (inheemse opspoorbare opneming door microscopische testmethodes): de methode D is toepasselijk van ASTM e45-10. Het aantal van het strengheidsniveau zal hoogstens 1 voor opnemingstype A, B en C en hoogstens 1,5 voor D. zijn.

LEVERINGSvoorwaarde

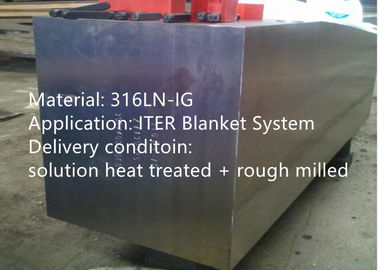

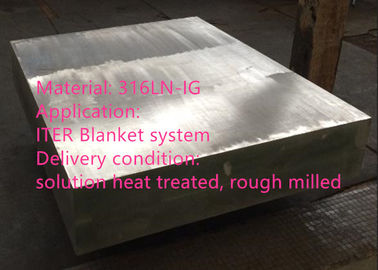

In de oplossings thermisch behandelde voorwaarde en machinaal bewerkt aan het zoals-geleverde profiel.

TREKeigenschappen

PENETRATIEonderzoek

100% de vloeibare doordringende inspectie van elk smeedstuk zal overeenkomstig de vereisten van EN 10228-2 worden ondernomen. Het gebruik van ITER keurde vloeibare penetrant goed is verplicht zoals die binnen in het ITER Vacuümhandboek wordt gespecificeerd.

VOLUMETRISCH ONDERZOEK

100% van ultrasone inspectie van elk product zal overeenkomstig EN 10228 worden verstrekt: Deel 4. De goedkeuringscriteria, die van de dikte afhangen, zullen die bepaald in standaarden 10228-4 zijn. Kwaliteitsklasse 3 wordt voor smeedstukken goedgekeurd voor structurele toepassing worden gebruikt die.

Dit onderzoek zal worden uitgevoerd wanneer het profiel van het deel bevredigende testprestaties toelaat. Het zal in de volgende orde van voorkeur worden uitgevoerd:

- na het definitieve machinaal bewerken

- na thermische behandeling voor mechanische eigenschappen, of het verdere machinaal bewerken of niet wordt uitgevoerd.

Het volledige volume van het deel zal aan ultrasoon onderzoek onderworpen zijn. 100% de aftastendekking in §12.4 van standaarden 10228-4 wordt bepaald die zal worden uitgevoerd.

De overwogen waaiers en de goedkeuringscriteria wat van de dikte van het onderzochte deel afhangt zullen, die bepaald door standaarden 10228-4 voor normale sonde zijn.

CONCURRENTIEVOORDEEL:

(1) meer dan 50 jaar ervarings van onderzoek en ontwikkelt zich in legering op hoge temperatuur, de legering van de corrosieweerstand, precisielegering, vuurvaste legering, zeldzaam metaal en edel metaalmateriaal en producten.
(2) 6 verklaren zeer belangrijk laboratoria en kaliberbepalingscentrum.
(3) honderden octrooitechnologieën.
(4) uitstekende kwaliteit en prestaties die noodzakelijk zijn om het stabiele werken van ITER te waarborgen.

(5) erkende betrouwbare leverancier op lange termijn door ITER CHINA.
