CRA-Naadloze buis Speciale Legeringen voor Petrochemische Industrie met 8.0g/cm3-Dichtheid

Legering 28, UNS N08028 corrosiebestendige van de legerings (CRA) naadloze buis (28Cr) voor API buizenstelsel en omhulsel

1 PRODUCT

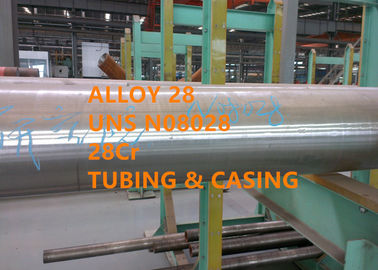

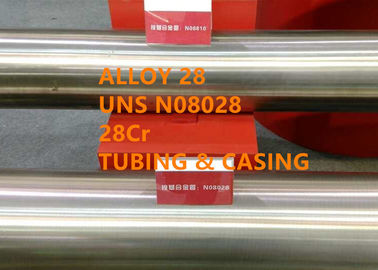

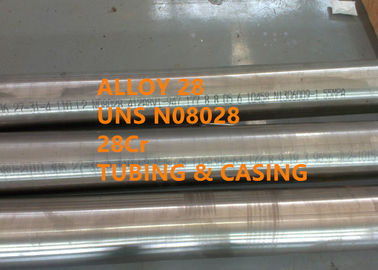

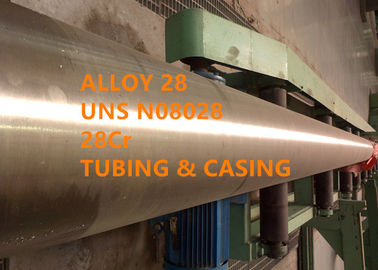

Legering 28, UNS N08028 corrosiebestendige van de legerings (CRA) naadloze buis (28Cr) voor API buizenstelsel en omhulsel

2 GELIJKWAARDIGE BENOEMING

W.Nr. 1.4563, Incoloy® legering 28

3 OVERZICHT

Legering 28 is een hoogst gelegeerd austenitic roestvrij staal dat weerstand tegen een verscheidenheid van corrosieve media aanbiedt. Krachtens zijn inhoud van chromium en molybdeen, de legering weerstand biedt tegen zowel het oxyderen van als het verminderen van zuren en zouten aan. De aanwezigheid van koper verhoogt zijn weerstand tegen zwavelzuur.

4 TOEPASSING

Legering 28 wordt gebruikt in de chemische en petrochemische verwerkende industrie. Legering 28 buizen is koud op niveaus met hoge weerstand voor downhole de dienst in matig corrosieve diepe zure gasputten die wordt gewerkt.

5 CHEMISCHE SAMENSTELLING

6 FYSISCHE EIGENSCHAPPEN

Dichtheid: 0,29 lb/in3 (8.0g/cm3)

Specifieke Hitte: (32-212°F), 0,105 Btu pond °F ((0-100°C), 450 J/kg °C)

Coëfficiënt van Uitbreiding, 10^-6 in/in °F (microm/m °C)

70-200°F (21-93°C) 8,3 (15,0)

70-500°F (21-260°C) 8,8 (15,9)

70-800°F (21-427°C) 9,3 (16,8)

Thermische ConductivityA, 66 Btu in/ft2 h °F (11,4 W/m°C)

Elektroresistivitya, 594 ohm circ mil/ft (0,99 micro- ohm m)

ModulusA van jongelui, ksi 29,0 x 103 (200 GPa)

^Een Onthard die product, bij kamertemperatuur wordt getest

7 MECHANISCHE EIGENSCHAPPEN

Typische mechanische eigenschappen

8 BUIZENSTELSELgrootte

OD: 3-1/2 duim (88.9mm), 4 duim (101.6mm), duim 4-1/2 (114.3mm)

GEWICHT: 5.49mm - 16.00mm

Lengte: R1 (6,10 - 7.32m), R2 (8,53 - 9.75m), R3 (11,58 - 12.80m)

9 COMPUTER-AIDED SOFTWARE ENGINEERING GROOTTE

OD: 4-1/2 duim (114.3mm), 5 duim (127.0mm), duim 5-1/2 (139.7mm), duim 6-5/8 (168.28mm), 7 duim (177.8mm), duim 7-5/8 (193.68mm), duim 7-3/4 (196.85mm), duim 8-5/8 (219.08mm)

GEWICHT: 5.21mm - 22.22mm

Lengte: R1 (4,88 - 7.62m), R2 (7,62 - 10.36m), R3 (10,36 - 14.63m)

10 AFMETINGStolerantie

De volgende tolerantie is op de buitendiameter, D van toepassing, van pijp

Muurdikte: tolerantie voor pijp – 12.5%

Binnendiameter: binnen diameter, wordt D, geregeerd door de buitendiameter en massatolerantie.

11 HEET UITDRIJVINGSproces

De Schil → die van de bar→ Inspectie → → snijden die → boring die → die Inspectie → afkanten → schoonmaken die Inductie → voorverwarmen die → verwarmen die Inductie → aansnijden die Hete het uitdrijven → → die Thermische behandeling → verwarmen → die Zaag die scherpe → rechtmaken Inspectie → inleggen & Cr → (CD) herstellen → ontdoet → Thermische behandeling → Rechtmakend van olie → aan lengte → wordt gesneden Inleggend → NDT (Eddy-current inspectie, UT, Hydraulische drukinspectie) →Packing

12 EIGENSCHAP VAN UITGEDREVEN NAADLOZE BUIS

De productie van de uitdrijvingspijp is volledig verschillend van het schuine rollen en rol die en heeft volgende kenmerken rollen

(1) vergeleken met andere methodes van buisproces, is de uitdrijvingsmethode kenmerkend van het metaal tijdens zich het vormen door samenpersende spanning met drie richtingen, die kan worden gebruikt om lage plasticiteitsstaal en legering, zoals zirconiumlegering, titaniumlegering, Ni-Cr-Fe hittebestendige legering, enz. voor toepassing van de kernenergieindustrie en speciale chemische industrieel te produceren. En de goede oppervlaktekwaliteit zou kunnen worden verkregen.

(2) de uitdrijvingsmethode heeft grote flexibiliteit en mobiliteit toe te schrijven aan de eenvoudige matrijs, gemakkelijk te vervaardigen en te vervangen.

(3) die de specificatiewaaier van buis door extruder wordt geproduceerd is groter dan ander proces.

(4) vergeleken met andere methodes van buisproces, kan de uitdrijving betere kwaliteit krijgen, meer zelfs zijn de mechanische eigenschappen van buis, en de binnen en buitenoppervlakte van de buis is beter dan dat van het rollen.

13 HETE UITDRIJVENDE EENHEID

(1) 25MN-het aansnijden machine en de horizontale die extruder van 63MN uit Danieli van Italië wordt ingevoerd. Max. dat snelheid uitdrijft: 300mm/s, maximum uitdrijvingskracht 62.17MN, jaarlijkse productiecapaciteit 40000MT.

(2) uitgedreven pijpgrootte: Φ60~325mm×6~40mm

(3) uitgedreven pijplengte: 3000~18000mm

(4) het enige gewicht van de pijpstaaf: ≤1.2MT

(5) uitgedreven pijptolerantie: diameter ±1%, Muurdikte ±10%

(6) geschikt voor ultra lange en ultra dikke pijp, rangschik 168 x 10 x 14000mm, enig pijpgewicht 550kg

(7) hoofdmateriaal: austenitic roestvrij staal, martensitic roestvrij staal, duplexroestvrij staal, super roestvrij staal, op nikkel-gebaseerde legering, Metallurgie samengestelde bimetaal naadloze buis, gevormde pijp enz.

14 HOOFDmateriaal

15 HEET PERFORATIEproces

De Schil → die van de bar→ Inspectie → → snijden die → centreren die → die Perforatie → verwarmen Beëindigen dat → inleggen die Inspectie → snijden en Cr → (CD) herstellen → ontdoet → Thermische behandeling → Rechtmakend van olie → aan lengte → wordt gesneden de Verpakking → Inleggend van → UDT (wervelstroominspectie, UT, Hydraulische drukinspectie)

THERMISCHE BEHANDELING 16

De geadviseerde thermische behandeling voor UNS N08028 zal bestaan uit het verwarmen van het materiaal aan een temperatuur van 1975 aan 2100°F (1080 aan 1150°C) met het verdere doven in water of snel het koelen op andere manier.

De schaal zal door geschikte middelen worden verwijderd. Wanneer heldere onthard, zijn de verrichtingen van de schaalverwijdering niet noodzakelijk.

CONCURRENTIEVOORDEEL 17

(1) meer dan 50 jaar ervarings van onderzoek en ontwikkelt zich in legering op hoge temperatuur, de legering van de corrosieweerstand, precisielegering, vuurvaste legering, zeldzaam metaal en edel metaalmateriaal en producten.
(2) 6 zeer belangrijk laboratoria van de staat en kaliberbepalingscentrum.
(3) gepatenteerde technologieën.
(4) uitstekende prestaties wanneer het runnen van in olie-gas goed verscheidene tientallen duizenden meters diep.

(5) wij hebben eindklanten zoals Baker Hughes, Halliburton, China nationale zeeoil corporation LTD (CNOOC), enz.

18 PRODUCTvormen

Pijp en buis: zal in de oplossing-ontharde voorwaarde worden geleverd.

STANDAARDspecificatie 19

Legering 28 is vermeld in NACE MR0175.

API 5CT Specificatie voor omhulsel en buizenstelsel

De Standaardspecificatie van ASTM B668/van ASME SB668 voor UNS N08028 en de Naadloze buis en de Buis van N08029

De Standaardspecificatie van ASTM B829/van ASME SB829 voor Algemene Eisen ten aanzien van Nikkel en Nikkellegeringen
