Productdetails:
|
| Markeren: | nitinolmetaal,nitinollegering,Nitinoldraad voor biogeneeskunde |
||
|---|---|---|---|
Vormgeheugenlegering, superelastische nikkel-titaniumlegering, Nitinoldraad voor de biogeneeskunde
ARTIKEL
Vormgeheugenlegering, superelastische nikkel-titaniumlegering, Nitinol-ronde draad, platte draad, gevormde dwarsdoorsnededraad voor biomedicine
OVERZICHT
Nitinol zijn de meest uitgebreid bestudeerde en beste vormgeheugenlegeringen. Ze hebben de kenmerken van hoge sterkte, hoge plasticiteit, goede corrosieweerstand, goede stabiliteit en uitstekende biocompatibiliteit. De superioriteit van de toepassing in de geneeskunde is dat andere legeringen met vormgeheugen niet kunnen worden vervangen.
Nitinol combineert twee nauw verwante unieke kenmerken: vormgeheugen en superelasticiteit. Vormgeheugen geeft Nitinol het vermogen om bij één temperatuur te worden vervormd en keert vervolgens terug naar de oorspronkelijke vorm wanneer het wordt verwarmd tot de transformatietemperatuur. Dit effect wordt veroorzaakt doordat het materiaal verandert van de lage temperatuur monokliene martensitische structuur naar de hoge temperatuur kubieke austenitische structuur.
EIGENSCHAPPEN VAN NITINOL
1 Vormgeheugen
2 Super elastisch
3 Gevoeligheid voor veranderingen in de orale temperatuur
4 Goede corrosiebestendigheid
5 Toxine immuniteit
6 Zachte correctieve kracht
7 Goede eigenschappen voor schokabsorptie
NITINOL VOOR BIOMEDICINE A PPLICATIE
Nitinol is een term voor binaire bijna gelijke atomaire Ni-Ti-legeringen en wordt veel gebruikt in de geneeskunde vanwege de unieke superelasticiteit. Ternary of andere nikkel-titaniumlegeringen kunnen echter voor verschillende eigenschappen worden verkregen.
Voor biogeneeskunde wordt nitinolboogdraad gebruikt voor het vroeg uitlijnen van tanden van patiënten. Nitinol-duwveer en trekveer zijn veren die worden gebruikt voor orthodontische tanden, orthopedisch scoliose-apparaat. Bovendien werd nitinol bij operaties gebruikt voor het maken van verschillende botconnectoren, bloedvatklemmen, coagulatiefilters, bloedvatdilatatiecomponenten, allerlei intracavitaire stents, embolisatiehulpmiddelen, hartpleisters, trombusfilters, interventionele geleidedraden en chirurgische hechtingen, enz.
CHEMISCHE SAMENSTELLING
tafel 1
| Fe | Ni | Cr | Cu | Nb |
| ≤0.05 | 54,5-57,0 | ≤0.01 | ≤0.01 | ≤0.025 |
| C | Ti | Co | N + O | H |
| ≤0.05 | Balanced | ≤0.05 | ≤0.050 | ≤0.005 |
De chemische samenstelling is volgens ASTM F2063-12 of GB 24627-2009 (gew%)

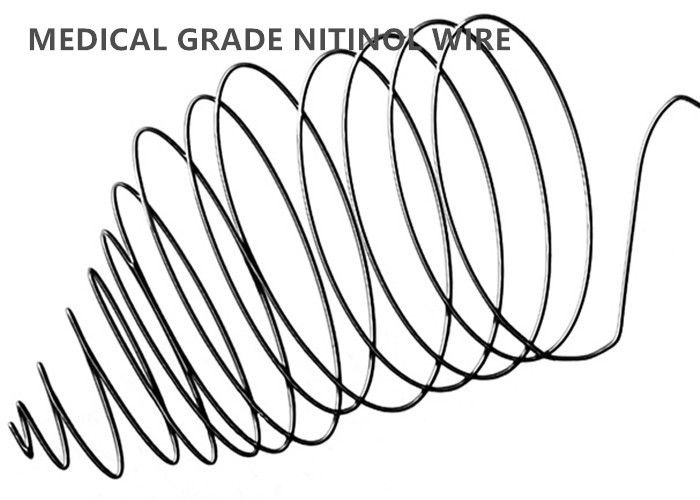

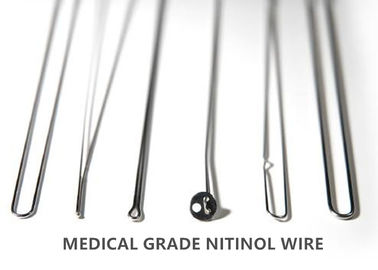

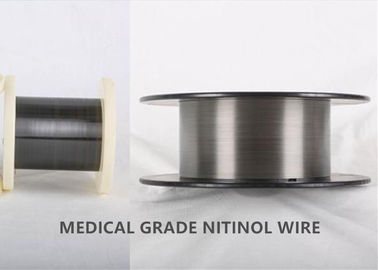

N ITINOL DRAAD
Vormgeheugen Nitinoldraad kan worden gebruikt om implantaten te ontwikkelen die in een compacte vorm in het lichaam kunnen worden afgeleverd en vervolgens in hun functionele vorm kunnen worden geactiveerd zodra ze zijn ingezet. Als u de draad in een bepaalde vorm wilt hebben voor een bepaalde toepassing, bieden we Shape Setting aan. Dit "stelt" een draadvorm in die specifiek voldoet aan de ontwerpvereisten van uw apparaat. Niet alleen produceren we Nitinol in verschillende vormen, we beheersen het hele proces, van start tot finish, door 's werelds toonaangevende smelt-tot-finishbron voor Nitinol voor de medische-apparatenindustrie te zijn.
Superelasticiteit treedt op bij temperaturen net boven de transformatietemperatuur en maakt het mogelijk dat het materiaal herstelt van maximaal 8% rek met een permanente set van 0,5% of minder.
Nitinol is verkrijgbaar in twee basisvormen:
Nitinol ronde draad en flatwire
Nitinol centrumloze grondstaaf
Alle Nitinol-kwaliteiten zijn verkrijgbaar in koud bewerkte staat, klaar voor hittebehandeling of als rechtgetrokken superelastische draad.
N ITINOL DRAAD SPECIFIEKE TOEPASSING
Nitinoldraad wordt gebruikt voor veel verschillende medische en industriële toepassingen. Medische toepassingen omvatten vasculaire therapie, hartritmemanagement, neurostimulatie, orthodontie, orthopedie, endoscopie, implantaattandheelkunde, etc. Typische medische toepassingen zijn begeleidingsdraad, geweven ondersteuning, tandwortelvijl, tandboogdraad, iud, hechtlijn, enz.
Enkele typische technische toepassingen voor elke medische klasse van Nitinol worden hieronder gegeven:
Nitinol A: Geleidingsdraden, stents, stylets, vormen van doornen, stenen ophaalmanden, orthodontische bestanden, etc.
Nitinol B *: wordt vaak gebruikt in toepassingen waarbij een hoge belasting en lossing van de plateauspanning bij kamertemperatuur vereist is. Chroom gedoteerd voor verlaagde transformatietemperatuur en verhoogde treksterkte.
Nitinol C **: toepassingen die een verhoogde stijfheid vereisen. Kobalt gedoteerd voor verlaagde transformatietemperatuur en verhoogde treksterkte.
Nitinol D: Biedt de beste fietsprestaties bij lichaamstemperatuur (37 ° C).
Nitinol E: een veelgebruikte toepassing voor deze legering zijn actuatoren voor hoge temperaturen.
Nitinol F: een veelgebruikte toepassing voor deze legering zijn actuatoren voor hoge temperaturen.
Nitinol G: wordt meestal gebruikt in toepassingen die een fasetransformatie vereisen bij lichaamstemperatuur (37 ° C).
Nitinol H: voor gebruik in applicaties met zeer lage temperaturen.
* Typische chemische samenstelling: ASTM F2063 Exc. Cr 0,2% tot 0,3%
** Typische chemische samenstelling: ASTM F2063 Exc. Co 1% tot 2%
M ECHANISCHE EIGENSCHAPPEN VAN SUPERELASTISCHE LEGERINGEN
Tabel 2: Koudgeweven superelastisch
| Draad code | Ingots As (° C) | UTS (psi) | Verlenging (%) | UTS (psi) | Verlenging (%) | Plateau (psi) laden | Losplateau (psi) | Actieve Af (° C) |
| Niti A | -35 tot -10 | 200.000 min | > 4% | 180.000 minuten | > 10% | > 70.000 | > 20.000 | +10 tot +18 |
| Niti B | -65 tot 0 | 250.000 min | > 4% | 210.000 minuten | > 10% | > 80.000 | > 35.000 | 0 + 18 |
| Niti C | -80 * | 200.000 min | > 5% | 190.000 minuten | > 10% | > 100.000 | > 60.000 | -15 * |
| Niti D | -10 tot +10 | 220.000 min | > 4% | 180.000 minuten | > 10% | > 65.000 | > 7.000 | +14 tot +22 |
| Niti H | ≤ -35 | 220.000 min | > 4% | 160.000 minuten | > 10% | > 75.000 | > 25.000 | ≤0 |
| Notes | 1. Permanente set <0,5% na belast tot 8% 2. De resultaten zijn typisch voor ronde draaddiameters van 0,05 mm tot 4,0 mm. 3. Alle mechanische tests worden uitgevoerd bij 22 ± 2 ° C 4. De actieve Af is de temperatuur waarbij het materiaal volledig is getransformeerd in austeniet. 5. * Typisch doelwit | |||||||
M ECHANISCHE EIGENSCHAPPEN VAN VORMGEHEUGEN LEGERINGEN
Tabel 3: Koud bewerkt vormgeheugen
| Draad code | Ingots As (° C) | UTS (psi) | Verlenging (%) | UTS (psi) | Verlenging (%) | Plateau (psi) laden | Actieve Af (° C) |
| Niti E | ≥ +85 | 220.000 min | > 3% | 160.000 minuten | > 10% | N / A | ≥ +85 |
| Niti F | +35 tot +85 | 220.000 min | > 3% | 160.000 minuten | > 10% | N / A | +40 tot +80 |
| Niti G | +10 tot +35 | 220.000 min | > 3% | 160.000 minuten | > 10% | N / A | +22 tot +40 |
| Notitie | 1. Resultaten zijn typisch voor ronde draaddiameters van 0,05 mm tot 4,0 mm. 2. Alle mechanische tests worden uitgevoerd bij 22 ° C ± 2 ° C 3. De actieve Af is de temperatuur waarbij het materiaal volledig is getransformeerd tot austeniet. | ||||||
N ITINOL DRAADFORMULIEREN
Ronde draad: 0,05 tot 4,0 mm

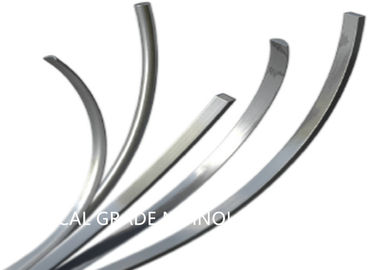

Vlakke draad - beeldverhouding: W / T <10
Rolled Strip - beeldverhouding: W / T> 10: 1
Minimale dikte: 0,008 mm
Maximale breedte: 11,5 mm
Turkshead: Vierkant, Rechthoekig
Aangepaste vormen: een breed scala aan gevormde dwarsdoorsnededraden
Nitinoale ronde draaddiameter en tolerantie
Tabel 4
| Diameter mm | 4,00-2,00 | 2,00-1,00 | 1,00-0,35 | 0,35-0,26 | 0,26-0,15 | 0,15-0,05 |
| Tolerantie mm | ± 0.020 | ± 0,015 | ± 0.010 | ± 0,007 | ± 0,005 | ± 0,004 |
Ronding binnen de helft van de diametertolerantie.
D ELIVERY CONDITION
(1) Rechtgetrokken superelastisch (SE)
(2) Koud bewerkt (CW)

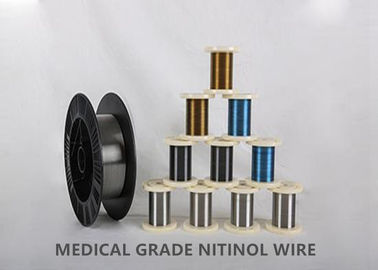

W IRE OPPERVLAKTE VOORWAARDE
(1) Light Oxide - diamant getrokken oppervlak
(2) Dark Oxide - diamant getrokken oppervlak
(3) Black Oxide - diamant getrokken oppervlak
(4) Ets - chemische verwijdering van oxidelaag - behoudt een glad oppervlak
(5) Ingelegde - chemische verwijdering van oxidelaag samen met een kleine hoeveelheid basismetaal - het oppervlak zal een ruwe textuur hebben
(6) Geëtst en mechanisch gepolijst - Chemische verwijdering van oxidelaag gevolgd door mechanisch polijsten - oppervlak zal roestvrijstalen uiterlijk hebben (hoewel bij> 40x vergroting, micro-krassen aanwezig zullen zijn
(7) Oxidevrij - glad en zonder zichtbaar oxide
DRAAD CODE
Actieve af temperatuur is een van de kritische eigenschappen van Nitinol die de effectieve superelastische prestatie van de legering kan bepalen. Hoewel het grootste Ni-gehalte in het bereik van 54,5 ~ 57,0mass% overeenstemt met de ASTM F2063-12 standaardspecificatie, is de A f erg gevoelig voor de chemische samenstelling, en is de gedetailleerde beoordeling van de Nitinol-samenstelling van cruciaal belang. Daarom gebruiken we gedetailleerde en geverifieerde materiaalcode om de legering te identificeren.
Tabel 5
| Draad code | EEN | B | C | D | E | F | G | H |
| Actieve A f- temperatuur ℃ | 70 +/- 10 | 30 +/- 10 | 25 +/- 5 | 17 +/- 7 | 10 +/- 10 | 5 +/- 10 | -20 +/- 10 | -30 +/- 15 |

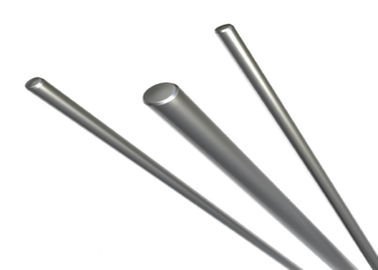

N ITINOL CENTRALE BINNENGRONDBALK
Samen met Nitinol-draad, is Nitinol-bar van medische kwaliteit ook verkrijgbaar met diameters van 2,0 mm tot 5,0 mm met de optie van een natuurlijk vormend oxide of een centrumloos geslepen en gepolijst oppervlak.
T YPISCHE MECHANISCHE EIGENSCHAPPEN VAN DE GRONDSTAAF
Voorwaarde: super elastisch
Tabel 6
| materiaal type | UTS (PSI) | Verlenging (%) | Plateau (PSI) laden | Losplateau (PSI) | Actieve Af (° C) |
| Niti A | 130.000 | over 12 % | 65.000 | 15.000 | onder de 18 |
| Notes | 1. Permanente set is maximaal 1%. na overbelasting tot 6% 2. Alle mechanische testen uitgevoerd bij kamertemperatuur (22 ° C ± 2 ° C) | ||||
HOOFDTOEPASSINGEN
orthopedische
orthodontische
STANDAARD SPECIFICATIE
ASTM F2063-12 Standaardchemische samenstelling van een gesmede nitinol-vormgeheugenlegering die wordt gebruikt in medische apparaten en chirurgische implantaten
GB 24627 Standaardchemische samenstelling van een gesmede leginolgeheugenlegering die wordt gebruikt in medische apparaten en chirurgische implantaten
ASTM F2633-13 Standaardspecificatie voor naadloze nitinol-vormgeheugenlegering voor medische apparaten en chirurgische implantaten
ASTM F2005-05 Standaardterminologie voor legeringen met nitinolgeheugen
ASTM F2004-05 Een standaard testmethode voor de overgangstemperatuur van een nitinollegering door thermische analyse
ASTM F2516-14 Trekproefmethode voor nitinol hyperelastische materialen
ASTM F2082-15 De standaard testmethode voor de temperatuur van de faseovergang van nitinolimape geheugellegering door buiging en vrije restauratie.
VOORDEEL
Alle inkomende Nitinol-grondstoffen worden onderworpen aan inspecties door derden om ervoor te zorgen dat ze voldoen aan onze eigen specificaties voor chemie, transformatietemperatuur, materiaalhomogeniteit en microstructuur. Om een uitzonderlijk gladde en uniforme oppervlakteafwerkingskwaliteit te bevorderen, maken alle draad- en buisproducten gebruik van een uiterst precieze single- en / of multikristallijne diamanttrekmatrijstechnologie. Na de juiste superelastische warmtebehandeling kunnen nikkel-titaniummaterialen van medische kwaliteit tot 8% rek ondergaan zonder permanente buiging bij menselijke temperatuur.
ZAKELIJKE TERMIJN
| Minimum bestelhoeveelheid | Bespreekbaar |
| Prijs | Bespreekbaar |
| Details over de verpakking | Water voorkomen, zeewaardig transport, niet-begassing houten kist |
| Mark | Vanaf bestelling |
| Aflevertijd | 60-90 dagen |
| Betaalvoorwaarden | T / T, L / C op zicht, D / P |
| Capaciteit van de levering | 20 ton per maand |
